>PM模块化系列--PM模块

请立即填写电子邮件并下载信息

PMA系列储能变流器采用模块化的设计，支持功率模块独立运行及并联运行，并且支持直流侧独立运行和并联运行，系统配置灵活，使用方便，适用于并网型小型工商业。

PM模块化系列-PMA模块
PM模块化系列-PMA模块
PM模块化系列-PMA模块
PM模块化系列-PMA模块
PM模块化系列-PMA模块
PM模块化系列-PMA模块
PM模块化系列-PMA模块
PM模块化系列-PMA模块
产品亮点
高效智能
领先的三电平空间矢量调制SVPWM,具备多机并联运行宽电压范围充放电；
领先的中点平衡技术，具备直流分量调整，旁路母线中低频脉动电流，可延长电池寿命，提高不平衡、非线性适应能力；
领先的控制算法与数字闭环控制技术,具备自适应滤波器主动谐振抑制；
领先的本地现场电力故障录波，触发存储故障前后100ms波形，32通道录波可连续多组存储录波信息；
Bluetooth APP交互易于调试监控。
安全可靠
智能电气保护，具备故障隔离和快速分断；
具备SPD ISO GFCI监测功能与智能电气保护联动多重安全保护;
独立风道设计高颗粒度温度控制;
IP60-IP20防护分级设计。
简易灵活
标准功率容量模块适配标准储能电芯电池簇;
19英寸3U标准尺寸设计，支持横向/竖向安装;
轻量化设计，可单人徒手安装维护。
应用场景

削峰填谷

需量控制

应急供电

动态扩容

50-60 kW（G1） 50-60 kW（G2） 80-105 kW（G1） 80-105kW（G2） 125-135 kW

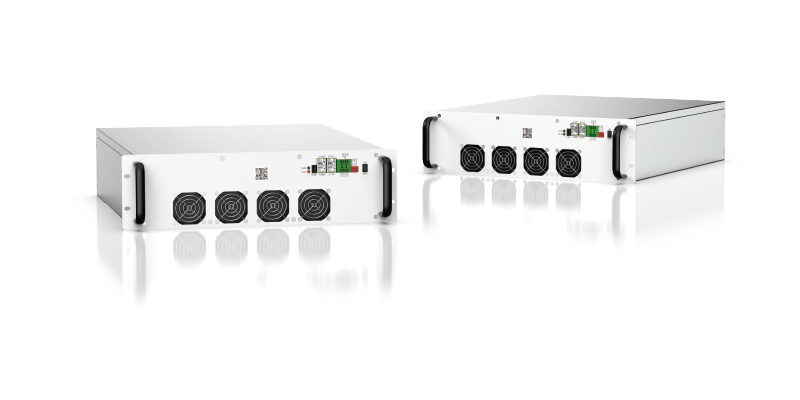

50-60 kW（G1）
型号PMA0050PMA0060
直流侧参数
最大持续直流功率 (kW)5569
直流工作电压范围 (Vdc)590~950(3W+PE)
直流满载电压范围 (Vdc)600~900(3W+PE)
最大直流电流 (A)±100±125
最大持续直流电流 (A)±92±115
稳压精度±1%
稳流精度±2%(额定功率)

交流侧参数(并网)
额定交流功率 (kW)5062.5
最大交流功率 (kVA)6075
最大持续交流功率 (kVA)5569
电网类型3W+PE
额定交流电压 (V)400
额定交流电流 (A)7290
最大交流电流 (A)86110
最大交流电流 (A)7999
THDi＜3%(额定功率)
额定电压/电压范围 (V)400±15%(根据当地标准)
额定频率/频率范围 (Hz)50±5 / 60±5(根据当地标准)
功率因数/调节范围>0.99; -1~ +1

通信参数
人机交互10.1英寸触摸屏/本地WEB/上位机(可选)
通信接口以太网/RS485/CAN
BMS通信RS485/CAN(可选)
EMS通信RS485/以太网(可选)

常规参数
最大效率98.5%
充放电切换时间 (ms)＜20
相对湿度＜95% (无冷凝)
工作温度范围（℃)-30~+60 (>45降额)
存储温度范围（℃)-40~+70
最高工作海拔 (m)5,000 (>3,000降额)
噪音 (dB)＜70
过电压等级DC type II / AC type III
污染等级外部PD3; 内部PD2
防护等级IP20
冷却方式智能风冷
直流端口快速连接器(支持热插拔)
交流端口快速连接器(支持热插拔)
安装方式机架安装(垂直/水平)
尺寸W*D*H (mm)483(不含挂耳444)*550*133 19"3U
重量 (kg)38

认证标准
并网标准EN50549-1, EN50549-10, GB/T34120, GB/T34133
安规标准EN62477-1, EN62109-1, EN62109-2
EMC标准EN IEC61000-6-2, EN IEC61000-6-4

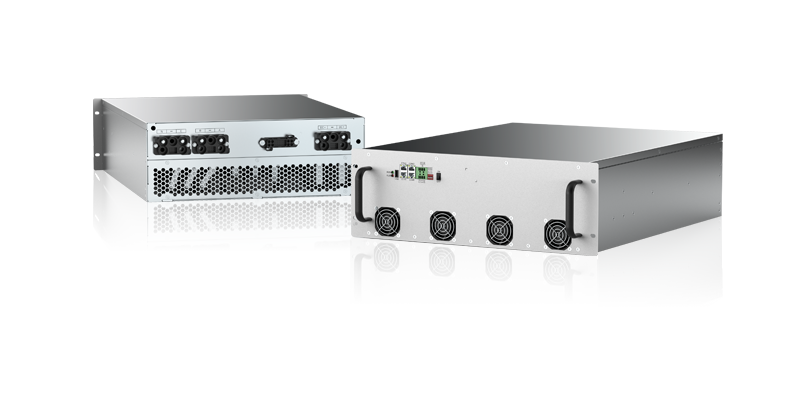

50-60 kW（G2）
型号PMA0050PMA0060
直流侧参数
最大持续直流功率 (kW)5569
直流工作电压范围 (V)590~950Vdc(3W+PE)/650~950Vdc(3W+N+PE)
直流满载电压范围 (V)600~900Vdc(3W+PE)/680~900Vdc(3W+N+PE)
最大直流电流 (A)±100±125
最大持续直流电流 (A)±92±115
稳压精度±1%
稳流精度±2%(额定功率)

交流侧参数(并网)
额定交流功率 (kW)5062.5
最大交流功率 (kVA)6075
最大持续交流功率 (kVA)5569
电网类型3W+PE 或 3W+N+PE
额定交流电压 (V)400/230
额定交流电流 (A)7290
最大交流电流 (A)86110
最大交流电流 (A)7999
THDi＜3%(额定功率)
额定电压/电压范围 (V)400±15%(根据当地标准)
额定频率/频率范围 (Hz)50±5 / 60±5(根据当地标准)
功率因数/调节范围>0.99; -1~ +1

交流侧参数(离网)
额定交流功率 (kW)5062.5
最大交流功率 (kVA)6075
最大持续交流功率 (kVA)5569
最大交流电流 (A)86110
最大持续交流电流 (A)7999
额定电压 (V)L-N:220/230/240; L-L:380/400/415
额定频率 (Hz)50/60
电压精度±1%
输出频率精度 (Hz)50/60 ± 0.2%
THDu<3%(线性平衡负载)
不平衡负载能力<0.5%Un(线性平衡负载)
过载能力±1%; 120 ±1°(线性平衡负载)
不平衡负载能力100%三相不平衡
过载能力≤110%:连续; 10%~≤120%:2min; ＞120%:200ms

通信参数
人机交互10.1英寸触摸屏/本地WEB/上位机(可选)
通信接口以太网/RS485/CAN
BMS通信RS485/CAN(可选)
EMS通信RS485/以太网(可选)

常规参数
最大效率98.5%
充放电切换时间 (ms)＜20
相对湿度＜95% (无冷凝)
工作温度范围（℃)-30~+60 (>45降额)
存储温度范围（℃)-40~+70
最高工作海拔 (m)5,000 (>3,000降额)
噪音 (dB)＜70
过电压等级DC type II / AC type III
污染等级外部PD3; 内部PD2
防护等级IP20
冷却方式智能风冷
直流端口快速连接器(支持热插拔)
交流端口快速连接器(支持热插拔)
安装方式机架安装(垂直/水平)
尺寸W*D*H (mm)533.4(不含挂耳 491)*650*174 21"4U
重量 (kg)48

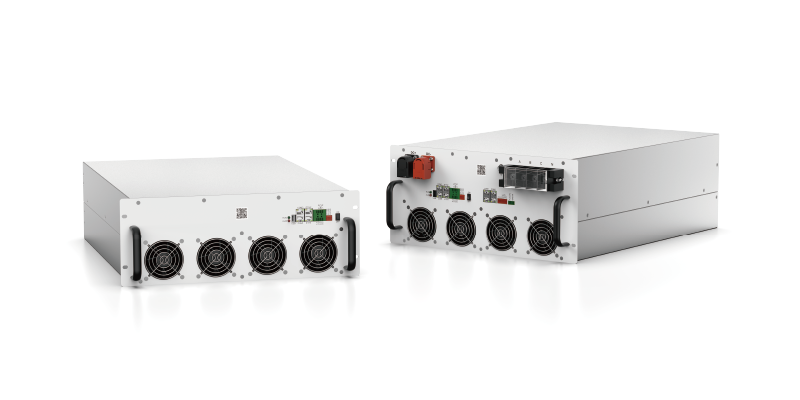

80-105 kW（G1）
型号PMA0080PMA0105
直流侧参数
最大持续直流功率 (kW)88115
直流工作电压范围 (Vdc)590~950(3W+PE)
直流满载电压范围 (Vdc)600~900(3W+PE)
最大直流电流 (A)±160±200
最大持续直流电流 (A)±146±190
稳压精度±1%
稳流精度±2% (额定功率)

交流侧参数(并网)
额定交流功率 (kW)80105
最大交流功率 (kVA)96126
最大持续交流功率 (kVA)88115
电网类型3W+PE
额定电压 (V)400
额定交流电压 (V)115150
最大交流电流 (A)138180
最大持续交流电流 (A)126165
THDi＜3% (额定功率)
额定电压/电压范围 (V)400±15% (根据当地标准)
额定频率/频率范围 (Hz)50±5 / 60±5 (根据当地标准)
功率因数/调节范围>0.99; -1~ +1

通信参数
人机交互10.1英寸触摸屏/本地WEB/上位机(可选)
通信接口以太网/RS485/CAN
BMS通信RS485/CAN (可选)
EMS通信RS485/以太网 (可选)

常规参数
最大效率98.5%
充放电切换时间 (ms)＜20
相对湿度＜95% (无冷凝)
工作温度范围（℃)-30~+60 (>45降额)
存储温度范围（℃)-40~+70
最高工作海拔 (m)5,000 (>3,000降额)
噪音 (dB)＜70
污染等级外部PD3; 内部PD2
防护等级IP20 (功率仓); IP5X (控制仓)
冷却方式智能风冷
直流端口OT/DT端子
交流端口OT/DT端子
安装方式机架安装 (垂直/水平)
尺寸W*D*H (mm)

483 (不含挂耳444)*680*174 (后维护) 19"4U

483 (不含挂耳444)*680*220 (前维护) 19"5U

重量 (kg)50

认证标准
并网标准EN50549-1, EN50549-10, GB/T34120, GB/T34133
安规标准EN62477-1, EN62109-1, EN62109-2
EMC标准EN IEC61000-6-2, EN IEC61000-6-4


80-105kW（G2）
型号PMA0080PMA0105
直流侧参数
最大持续直流功率 (kW)88115
直流工作电压范围 (V)590~950Vdc(3W+PE)/650~950Vdc(3W+N+PE)
直流满载电压范围 (V)600~900Vdc(3W+PE)/680~900Vdc(3W+N+PE)
最大直流电流 (A)±160±200
最大持续直流电流 (A)±146±190
稳压精度±1%
稳流精度±2% (额定功率)

交流侧参数(并网)
额定交流功率 (kW)80105
最大交流功率 (kVA)96126
最大持续交流功率 (kVA)88115
电网类型3W+PE 或 3W+N+PE
额定电压 (V)400/230
额定交流电压 (V)115150
最大交流电流 (A)138180
最大持续交流电流 (A)126165
THDi＜3% (额定功率)
额定电压/电压范围 (V)400±15% (根据当地标准)
额定频率/频率范围 (Hz)50±5 / 60±5 (根据当地标准)
功率因数/调节范围>0.99; -1~ +1

交流侧参数(离网)
额定交流功率 (kW)80105
最大交流功率 (kVA)96126
最大持续交流功率 (kVA)88115
最大交流电流 (A)138180
最大持续交流电流 (A)126165
额定电压 (V)L-N:220/230/240; L-L:380/400/415
额定频率 (Hz)50/60
电压精度±1%
频率精度 (Hz)50/60 ± 0.2%
THDu<3% (线性平衡负载)
直流电压分量<0.5%Un (线性平衡负载)
电压不平衡度±1%; 120 ±1° (线性平衡负载)
不平衡负载能力100%三相不平衡
过载能力≤110%:连续; 110%~≤120%:2min; ＞120%:200ms

通信参数
人机交互10.1英寸触摸屏/本地WEB/上位机(可选)
通信接口以太网/RS485/CAN
BMS通信RS485/CAN (可选)
EMS通信RS485/以太网 (可选)

常规参数
最大效率98.5%
充放电切换时间 (ms)＜20
相对湿度＜95% (无冷凝)
工作温度范围（℃)-30~+60 (>45降额)
存储温度范围（℃)-40~+70
最高工作海拔 (m)5,000 (>3,000降额)
噪音 (dB)＜70
污染等级外部PD3; 内部PD2
防护等级IP20 (功率仓); IP5X (控制仓)
冷却方式智能风冷
直流端口快插端子(前维护), 热插拔(快速连接器)(后维护)
交流端口OT/DT端子(前维护), 热插拔(快速连接器)(后维护)
安装方式机架安装 (垂直/水平)
尺寸W*D*H (mm)533.4(不含挂耳 491)*650*220 21"5U
重量 (kg)55

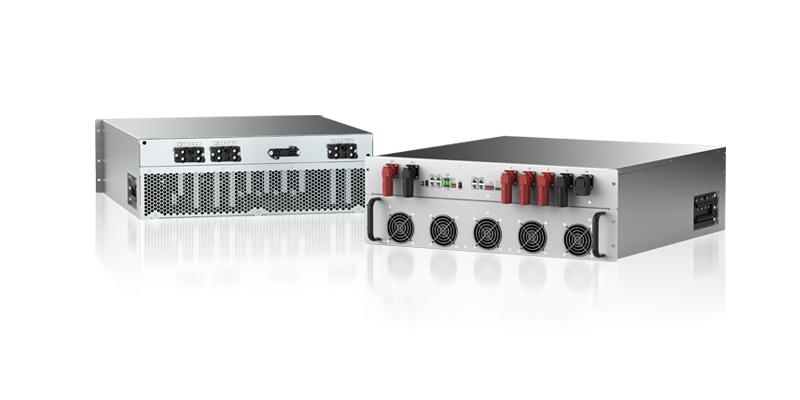

125-135 kW
型号PMA0125PMA0135
DC参数
最大持续DC功率 (kW)137148
DC工作电压范围 (Vdc)590~950(3W+PE)/650~950(3W+N+PE)
DC满载电压范围 (Vdc)600~900(3W+PE)/680~900(3W+N+PE)
最大DC电流 (A)±250±270
最大持续DC电流 (A)±230

±247

稳压精度±1%
稳流精度±2% (额定功率)

AC参数(并网)
额定AC功率 (kW)125135
最大AC功率 (kVA)150162
最大持续AC功率 (kVA)137148
电网类型3W+PE or 3W+N+PE
额定电压 (Vac)400/230
额定AC电流 (A)180194
最大AC电流 (A)216233
最大持续AC电流 (A)198214
THDi＜3% (额定功率)
额定电压/电压范围 (Vac)400±15% (根据当地标准)
额定频率/频率范围 (Hz)50±5 / 60±5 (根据当地标准)
功率因数/调节范围>0.99; -1~ +1

AC参数(离网)
额定AC功率 (kW)125135
最大AC功率 (kVA)150162
最大持续AC功率 (kVA)137148
最大AC电流 (A)216233
最大持续AC电流 (A)198214
额定电压 (Vac)L-N:220/230/240; L-L:380/400/415
额定频率 (Hz)50/60
电压精度±1%
频率精度 (Hz)50/60 ± 0.2%
THDu<3% (线性平衡负载)
直流电压分量<0.5%Un (线性平衡负载)
电压不平衡度±1%; 120 ±1° (线性平衡负载)
不平衡负载能力100%三相不平衡
过载能力≤110%:连续; 110%~≤120%:2min; ＞120%:200ms

通信参数
人机交互10.1" Touch screen / Local web/ Upper computer (Optional)
通信接口Ethernet/RS485/CAN
BMS通信RS485/CAN (Optional)
EMS通信RS485/Ethernet (Optional)

常规参数
最大效率98.5%
充放电切换时间 (ms)＜20
相对湿度＜95% (无冷凝)
工作温度范围（℃)-30~+60 (>45降额)
存储温度范围（℃)-40~+70
最高工作海拔 (m)5,000 (>3,000降额)
噪音 (dB)＜70
过电压等级DC Type II / AC Type III
污染等级外部PD3; 内部PD2
防护等级IP20 (功率仓); IP5X (控制仓)
冷却方式智能风冷
直流端口快插端子(前维护), 热插拔(快速连接器)(后维护)
交流端口快插端子(前维护), 热插拔(快速连接器)(后维护)
安装方式机架安装 (垂直/水平)
尺寸W*D*H (mm)690(不含挂耳650)*700*220 5U
重量 (kg)75
